| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzpaket |
| Lieferzeit: | 10~14 Arbeitstage |
| Zahlungsbedingungen: | D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 200 Sätze pro Monat |
| Produktbezeichnung: | Doppelspur-Entlader | Gewährleistung: | 1 Jahr |
|---|---|---|---|
| Kontrolle: | Berührungsschirm | PLC: | Mitsubishi |
| Marke des Relais: | Schneider | Optoelektronischer Schalter: | OMRON |
| Material: | Aluminiumlegierung | Anwendung: | Elektronische Baugruppe |
| Steuerungssystem: | PLC | Stromverbrauch: | 200 W |

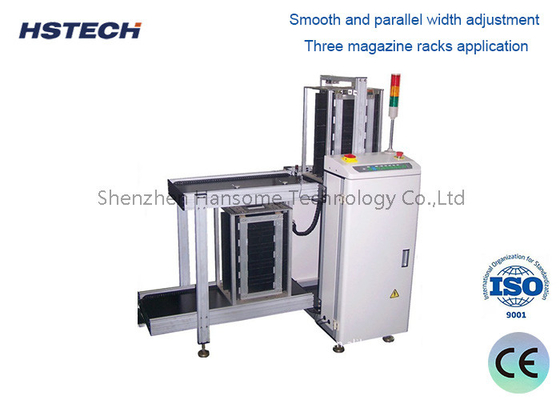

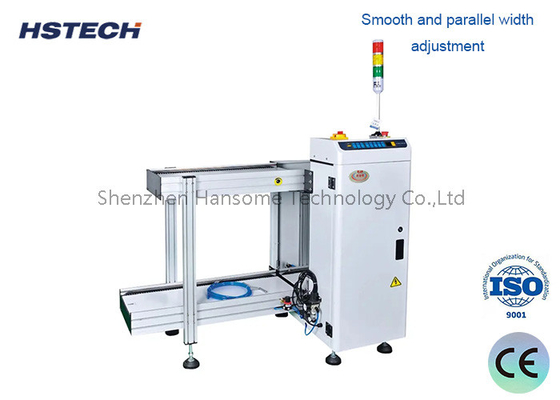

Touchscreen-PLC-Steuerungssystem PCB-Entlade-Handhabungseinrichtung mit 6 Ladekapazitäten
Eine SMT-Lademaschine ist eine Art Produktionsanlage, die für die SMT-Produktion und Verarbeitung elektronischer Produkte benötigt wird.Seine Hauptaufgabe besteht darin, das nicht montierte PCB-Board in die SMT-Lademaschine zu legen und das Board automatisch an die Saugmaschine zu sendenDann legt die Saugmaschine das PCB automatisch auf die Spur der Lötmaschine und sendet es an die Lötmaschine.
1Schalten Sie die Stromversorgung ein.
2. Die Breite der Führungsschiene so lange einstellen, bis sie mit der Breite der zu produzierenden PCB-Platte übereinstimmt.
2. Einstellung der Anzahl der Brettzufuhrschritte und der Position des Brett-Ausgangspunktes (muss manuell sein und die Hebeplattform in der unteren Grenzposition sein):
1. Schritt Entfernung Einstellung: Drücken Sie die Taste, um Tonhöhe 1 2 3 4 auszuwählen
2- Anpassung des Boards:
3. Die Schubstange in der Mitte des zu produzierenden PCBs manuell einstellen.
4. Bestätigen Sie, dass die Maschine das Brett reibungslos füttern kann (die Position des Brett-Ausgangspunkt)
5. Drücken Sie die automatische Taste (Schalter auf automatisch)
6. Drücken Sie die Reset-Taste (die Hebeplattform fällt automatisch auf den unteren Grenzpunkt und steigt dann auf die Position des ersten Plattenfreigabepunktes)
7.Automatischer Zustand
1, PLC-Steuerungssystem
2, Design von Doppelspuren und Doppelhebeplattformen
3, 6 Magazinen Ladefähigkeit
4, Entworfenes Gaskreislauf zur reibungslosen und stabilen Übertragung von PCB
5, Standard SMEMA
| Typ | DU-250 | DU-300 | DU-400 | DU-500 |
| Stromversorgung | Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. |
| Luftversorgung | 5 kgf/C M2 | 5 kgf/C M2 | 5 kgf/C M2 | 5 kgf/C M2 |
| PCB-Größe ((mm) | 350 x 50 bis 250 | 445*50~330 | 530*50 ~ 390 | 535*50~460 |
| PCB-Richtung | von links nach rechts oder von rechts nach links | von links nach rechts oder von rechts nach links | von links nach rechts oder von rechts nach links | von links nach rechts oder von rechts nach links |
| Ausgabe der Ausgabe | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| Schrittlänge (mm) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| Transporthöhe ((mm) | 900 ± 20 | 900 ± 20 | 900 ± 20 | 900 ± 20 |
| Übertragungsgeschwindigkeit | 6 m/s | 10 m/s | 10 m/s | 10 m/s |
| Hauptmotorleistung | 440 W | 440 W | 440 W | 440 W |
| Maschinengröße ((mm) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| Gewicht ((kg) | 320 | 350 | 380 | 410 |
Verpackung des Produkts:
