| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE,TUV |
| Modellnummer: | HS-CC300 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzgehäuse mit Schaumstoff im Inneren |
| Lieferzeit: | 10-20 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat |
| Produktbezeichnung: | selektive Maschine der Beschichtungs-3Axis | Achse: | 3 Aixs oder 5Axis |
|---|---|---|---|
| Stromversorgung: | AC220V/110V | Transporthöhe: | 920±20mm |
| Maschinengewicht: | 600 kg | Maschinenabmessung: | 1060x1200x1700 mm |
| Markieren: | Hochverlässliche Klebeverteilmaschine,Klebeverteilmaschine für die elektronische Produktion |
||

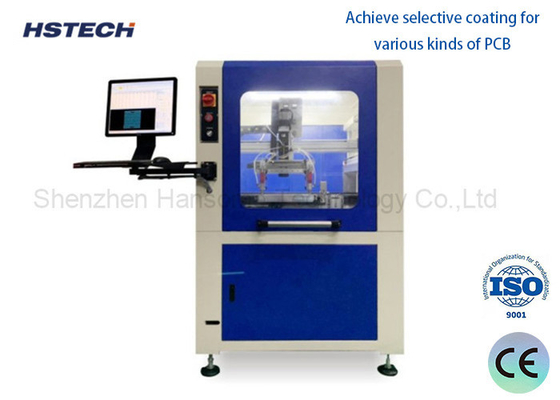

Hochzuverlässige Klebeverteilmaschine für die elektronische Produktion
Einführung des Produktes
1. X-, Y-, Z-Achsen-Antriebsplattform adoptiert Präzisionskugelschraube mit Fuji-Servomotor.
2.Selektive Beschichtung für verschiedene Arten von PCB zu erreichen.
3Gerade Linie, Kreis, Bogenbeschichtung und Abgabe.
4. kann effektiv und gleichmäßig den Rand der Komponenten beschichten, um den Sprühschatteneffekt zu beseitigen.
5Genauigkeit: ±0,02 mm.
6Mit hoher Geschwindigkeit, hoher Zuverlässigkeit, hoher Stabilität des Übertragungs- und Steuerungssystems.
7. 2 Ventile können automatisch Sprühen und Beschichten wechseln, um einen PCB-Beschichtungsprozess mit hoher Dichte zu erreichen.
8. Mit intelligenter automatischer Breiteneinstellungsfunktion (automatisch nach Eingabe der Plattenbreite).
Spezifikation der Maschine
| Produktbezeichnung | Maschine zur selektiven Konformbeschichtung |
| Modell | HS-CC300 |
| Übertragungshöhe | 920 ± 20 mm |
| Breite des Förderers | 50-450 mm/oder individuell angepasst |
| Übertragung | L zu R oder R zu L |
| Komponentenhöhe | Auf und ab maximal 100 mm |
| Größe des PCB-Boardrandes | ≥ 5 mm |
| Transportgeschwindigkeit | 0-12000 mm/min |
| Drehzahl der drei Achsen | 800 mm/s |
| Wiederholungsgenauigkeit | ±0,02 mm |
| Speicherprogramme | bis zu 1000 |
| Stromversorgung | AC220/110V |
| Luftdruck | 4 kgf/cm2 |
| Klebebehälter | 10 L, manuelles Rühren |
| Steuerungsmodus | Industrie-PC+Motion-Steuerkarte |
| Lineare Führungsregelung | Intelligente Einstellung |
| Programmiermodus | Handbuchunterricht |
| Kommunikationshafen | SMEMA |
| Beleuchtungsquelle | Selbst ausgestattete Lichtquelle |
| Erfassungsleuchtquelle | Selbstgerüstet |
| Software | Windows+Beschichtungssoftware |
| Antriebsmotor | Schrittmotor ((2 Stück) |
| 3-Achsen-Fahrmodus | Servomotor + Schraubtreibermodul + Elektrzylinder |
| Anzahl der Gummiventile | 1 Sprühventil + 1 Abgasventil |
| Sprühbreite | 3 bis 20 mm |
| Sprühmethode | Automatisch |
| Gesamtleistung | 20,6 kW |
| Maschinenbaukörper | mit einer Breite von nicht mehr als 20 mm |
| Maschinengewicht | 600 kg |
| Maschinenabmessung | 1060x1200x1700 mm |
