Herkunftsort: | China |
Markenname: | HSTECH |
Zertifizierung: | CE |
Modellnummer: | HS-UD330 |
Min Bestellmenge: | 1SET |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Holzverpackung |
Lieferzeit: | 15~20 Arbeitstage |
Zahlungsbedingungen: | D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 200 Sätze pro Monat |
Produktbezeichnung: | PWB-Entlader | Weitere Bezeichnung: | SMT-Linie Entlader |
---|---|---|---|
PCB-Größe: | 50*50~450*330mm | PWB-Entladezeit: | Ungefähr 6 Sekunden. |
Zeitschriftenwechsel im Laufe der Zeit: | Ungefähr 30 Sekunden. | Stromversorgung: | 220 V Wechselstrom, 50/60 Hz |
PCB-Dicke: | Min 4 mm | Kommunikation: | SMEMA |

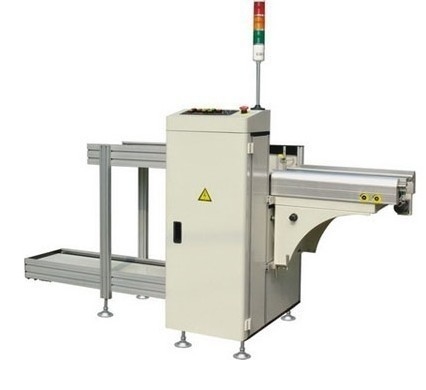

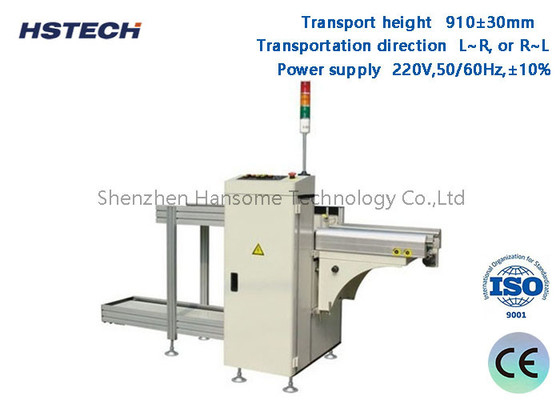

3 Magazine 330mm Breite LED-Taste/ Berührungsbildschirm-Steuerung PCB-Verbindungsentlader
Anwendung
Diese PCB-Entlade-Maschine, die am Ende der SMT-Produktionslinie verwendet wird, dient zum Sammeln von PCBs in die Magazine.
Eigenschaften
1Mitsubishi PLC.
2, mit ZD-Motor angetrieben.
3, dickeres Förderband.
4, 3 Zeitschriften zum Umschalten, oberste Seite 1 Zeitschrift, Knopfseite 2 Zeitschriften.
5, Präzisionsdrücken die PCBs zu den Magazine schieben
6, ober- und unteren Pneumatikklemmen zum Festhalten des Magazine-Racks.
7, SMEMA-kompatibel.
Spezifikation
Funktion | Diese Einheit dient zum Entladen der PCB. |
Transporthöhe | 910 ± 30 mm |
Zeit der PCB-Ladung | Ungefähr 6 Sekunden. |
Zeitschriftenwechsel im Laufe der Zeit | Ungefähr 30 Sekunden. |
Verkehrsrichtung | L~R, oder R~L |
Betrieb | Frontbetrieb |
Festseite der Spur | Vorderseite ((oder geben Sie an) |
Stromversorgung | 220V,50/60Hz,± 10% |
Luftdruck | 4 bis 6 bar |
PCB-Dicke | Min 0,4 mm |
Zeitschrift qty | Oberseite: 1 PC, untere Seite: 2 PC |
Beförderungsgeschwindigkeit | 0.5-20M/min oder maßgeschneidert |
Wahl der Tonhöhe | 1-4 ((10 mm Abstand) |
Signal | SMEMA |
Modell | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
Effiziente PCB-Länge | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
Maschinenabmessung | 1900*800*1200 mm | 2320*880*1200 mm | 2620*940*1200 mm | 2620*1080*1200 mm |
Maße der Magazine | 355*320*563 mm | 460*400*563 mm | 535*460*570mm | 535*530*570mm |
Gewicht | 140 kg | 220 kg | 280 kg | 320 kg |
