| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE |
| Modellnummer: | HS-NK250 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzverpackung mit Schaumstoff |
| Lieferzeit: | 10 bis 15 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat |
| Produktbezeichnung: | NG-/OKentlader | PWB, das Höhe transportiert: | 910±30mm |
|---|---|---|---|
| PWB-Maß: | 50*50~330*250mm | Stromversorgung: | 220 V Wechselstrom, 50/60 Hz |
| Zeitschriftenmenge: | Zeitschriften jeder Schiene 2 | Gewährleistung: | 1 Jahr |
| Gebrauch: | SMT-Fertigungsstraße, SMT-Fließband | Die Situation: | Neues |

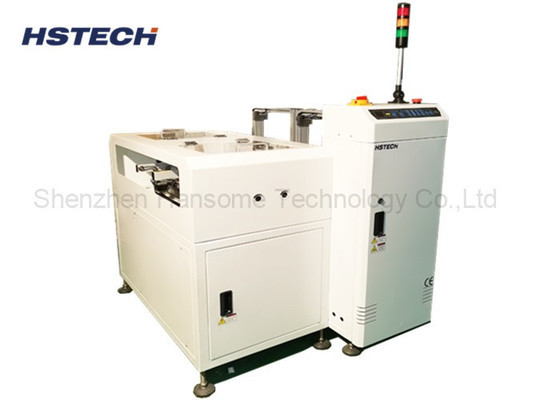

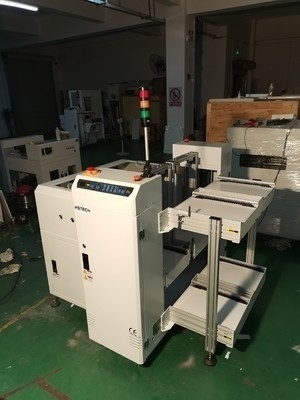

SMT-Produktionslinie Gute / nicht gute Platte Trennmagazin NG OK PCB-Entlader
Einführung
Diese Einheit wird verwendet, nachdem die AOI das AOI-Signal vorgeladen empfangen hat und die NG/OK-Boards automatisch separat an das entsprechende Magazin gesammelt hat.
Technische Einzelheiten
| Funktion | Die NG/OK-Boards werden separat gesammelt, indem das Signal empfangen wird. |

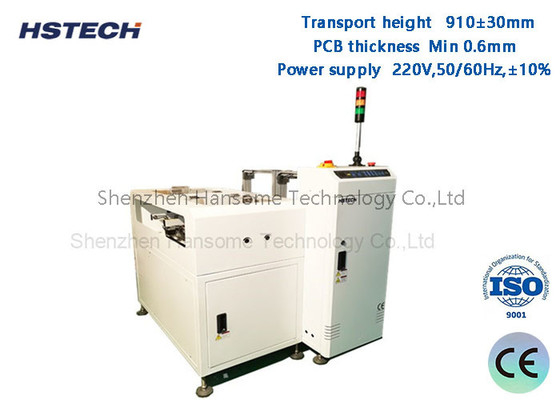

| Transporthöhe | 910 ± 30 mm |
| Verkehrsrichtung | L~R, oder R~L |
| Aufnahmezeit des Vorstands | Jede etwa 6 Sekunden |
| Zeitschriftenwechsel im Laufe der Zeit | Ungefähr 30 Sekunden. |
| Festseite der Spur | Vorderseite |
| Operationsseite | Vorderseite |
| Förderband | ESD |
| PCB-Dicke | Min. 0,6 mm |
| Wahl der Tonhöhe | 1-4 ((10 mm Abstand) |
| Stromversorgung | 220V,50/60Hz,± 10% |
| Macht | 00,05 kW |
| Luftdruck | 4 bis 6 Bar |
| Luftverbrauch | Maximal 15 L/min |
| Anzahl der Zeitschriften | Oberseite: 1 Zeitschrift, Unterseite: 2 Zeitschriften |
| Signal | SMEMA |
| Auswahlmöglichkeiten |
1, Touchscreen-Bedienmodus. 2, automatische Breiteneinstellung. 3, Magazinmenge je nach Kundenanforderung.
|
Eigenschaften
1,PLC-Programmierung.

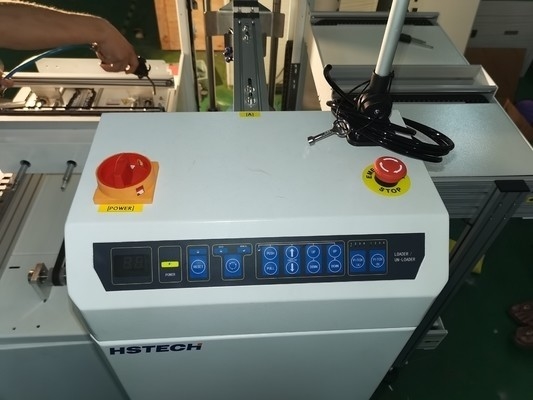

2, mit Hilfe der freundlichen LED-Membran-Steuerung
3, wählbare Tonhöhe.
4, Schaltklemmen für die Lagerung der Magazine.
5Der Druck der Pneumatik wird reguliert.
6, hoher Durchsatz mit kurzer Zeitspanne für den Wechsel der Magazine.
7, Sammeln von NG/OK-Boards bei AOI, automatische Lagerung der NG/OK-Boards.
8, Standard SMEMA-Kommunikationsoberfläche.
Modell
| Modell | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| Effiziente PCB-Länge | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| PCB-Dicke | Min. 0,6 mm | Min. 0,6 mm | Min. 0,6 mm | Min. 0,6 mm |
| Maße der Magazine | 355*320*563 mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| Maschinenabmessung | 1950*1600*1200 mm | 2300*1760*1200 mm | 2500*1880*1200 mm | 2500*2160*1200 mm |
| Gewicht | 220 kg | 280 kg | 340 kg | 380 kg |
