Herkunftsort: | China |
Markenname: | HSTECH |
Zertifizierung: | CE |
Modellnummer: | HS-S331R |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | 2900~4000USD/set |
Verpackung Informationen: | Holzverpackung mit Schaumstoff im Inneren |
Lieferzeit: | 5 bis 7 Arbeitstage |
Zahlungsbedingungen: | D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 200 Stück pro Monat |
Produktbezeichnung: | Tischplattenlötende Selbstmaschine | Weitere Bezeichnung: | Automatischer lötender Roboter |
---|---|---|---|
Arbeitsplattform: | Einzelne Station | Lötspitze: | Einzelne Spitze |
Bewegliche Achse: | Achse 4 | Spannung: | AC220V/110V |
Gebrauch: | PWB Soldeing, Schweißen, Leiterplattelöten | Gewicht: | 60 kg |

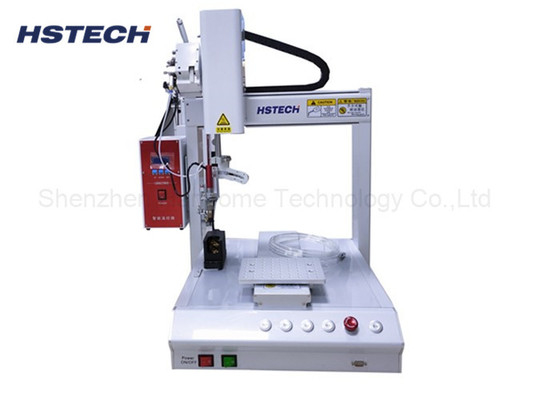

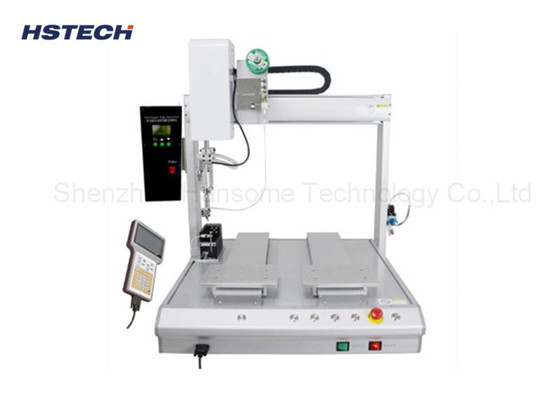

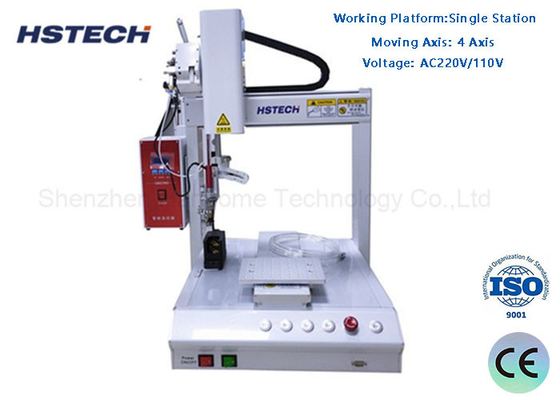

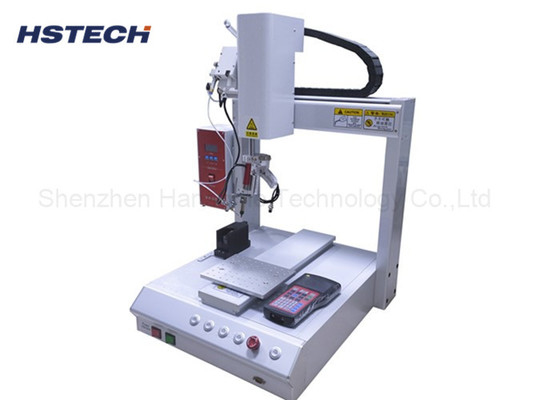

Automatischer Betrieb Hiwin Guide Timing Belt CAD-Datei Import PCB-Lötmaschine
Einleitung
Diese automatische Lötmaschine ist ein Desktop X/Y/Z Achsen bewegt System, plus die Löttop Rotation, so nannten wir es 4-Achsen autoamtic Lötmaschine,Die Maschine übernimmt den Luftdruck und die elektrische Antrieb, durch die manuelle Programmierung der Lötstellen, dann erreichen Sie den automatischen Betrieb.
Die Maschine, die hauptsächlich in der Elektronikindustrie verwendet wird, um ein Blindlöten zu erreichen, was beim Rücklauflöten und Wellenlöten nicht möglich ist.Es ist besonders geeignet für Mischkreisplatten, Wärmeempfindliche Komponenten und empfindliche Geräte im SMT-Backend-Prozess, auch weit verbreitet in PCB-Lötdraht, Ladestecker,Lötvorrichtung,Anschlussstecker, Gleichstromterminal,LED-Bandlichtlöten und andere Bereiche.
Eigenschaften
1, 4-Achsenbewegung, X/Y/Z und R-Rotationsbewegung, erreichen viele Winkellössungszwecke.
2, Das Lötstück ohne Stickstoff, sehr sicher und umweltfreundlich,
3Der Lötkopf kann mehrere Richtungen einstellen, wodurch das PCB und die Komponenten vor Beschädigungen geschützt werden können.
4,Verwenden Sie den Eisenkopf als Basispunkt, um die Schlüsselposition des Produkts auszurichten, drücken Sie die Eingabetaste, das Programm wird diesen Punkt automatisch im System generieren,Dann die Daten über den Punkt und so weiter..
5. mit hoher PräzisionSchrittmotor und Zeitgurtbetriebssystem sowie fortschrittliche Bewegungssteuerungsalgorithmen zur effektiven Verbesserung der Bewegungsortungsgenauigkeit und Wiederholbarkeit.
6, die Maschine mit automatischer Reinigungsfunktion, die die Lötverarbeitung stabiler machen und die Lebensdauer des Lötgesteins verlängern kann.
7, mit dem Handheld LCD Lehrhänger, ist die Programmierung einfach und leicht zu erlernen.
Spezifikation
Modell | HS-S331R |
Spannung | AC110V/220V,50/60Hz |
Arbeitsbereich X/Y/Z | 300*300*100 mm |
R-Achse | 360 Grad |
X/Y/Z Bewegungsgeschwindigkeit | max. 300 mm/s |
Antriebssystem | Schrittmotor, Zeitgurt |
Lineare Führung | Taiwanische Marke Hochpräzisionsführer |
Wiederholungsgenauigkeit | ±0,02 mm |
Programmieren | Lehreranhänger |
Steuerungssystem | Steuerplatte |
Speicherung von Programmen |
Es kann tausend Sätze von Verarbeitungsdaten speichern und eine einzige
Verarbeitungsdatei kann bis zu 3M Speicherplatz einnehmen
(fünftausend Bearbeitungsstellen)
|
Speicherplatz |
Handheld Box 256M, Offline-Karte 32M, einzelne Verarbeitung Datei bis zu
3M Speicherplatz (100.000 Verarbeitungspunkte)
|
Reinigen von Eisenblech | Luftreinigung/Pneumatik |
Außenoberfläche | USB+RS232 |
Lötmethode | Punkt-/Schlepplöten |
Gewicht | 48 kg |
Maschinenabmessung |
520*585*800 mm |
