| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE |
| Modellnummer: | HS-ST400 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzverpackung mit Schaumstoff |
| Lieferzeit: | 7~9 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat |
| Produktbezeichnung: | PWB-Stapler | Weitere Bezeichnung: | Entlader des bloßen Brettes |
|---|---|---|---|
| Stromversorgung: | AC110V/220V, einphasiges | Programm: | PLC |
| Plc-Marke: | Panasonic | Luftdruck: | 0.6Mpa |
| PCB-Dicke: | 0.6~4.0mm | Gewährleistung: | 1 Jahr |

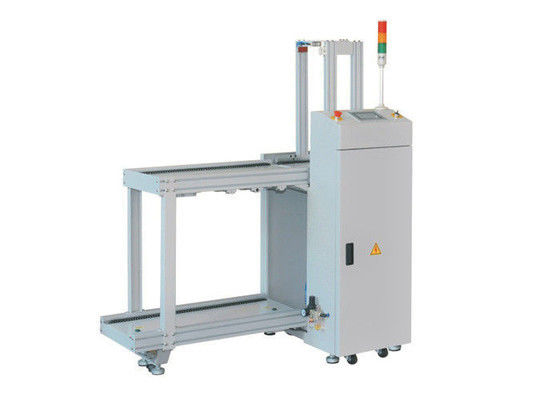

Breiteneinstellung Panasonic PLC CE Liste PCB Stacker Maschine Bar Board Unloader
Anwendung
Diese Maschine wird zum Entladen/Sammeln von nackten PCBs aus der SMT-Produktionslinie nach Lasermarkierung verwendet.
Eigenschaften
1- Panasonic PLC-Programmsteuerung.
2Traditionelle und einfache LED-Taste Steuerung.
3, SME Signalverbindung.
4, Manuelle PCB-Dickeinstellung.
5, Handkurbel PCB Breite Anpassung.
6, LED-Anzeige Lichtstatus.
7, Aluminiumkonstruktion, schwerer Boden, um Verschiebungen zu verhindern.
8, Pass-Through-Modus bereitgestellt.
9Es dauerte nur 10 Sekunden, um die Produktlinie zu ändern.
10- Ununterbrochen geladen.
11, ESD-Transportgurt.
12, Selbstprogrammierte Maschinenfehleranzeige,verschiedene Fehler haben einen anderen Code,jeder Code hat eine entsprechende Wartungsanweisung, die auf der Rückseite der Maschinentür angebracht wird
Spezifikation
| Funktion |
Verwendet für die Sammlung von nackten PCB zu SMT-Leitung von der vorgelagerten Maschine |
| Transporthöhe | 910 ± 30 mm |
| Verkehrsrichtung | L~R, oder R~L |
| Betrieb | Frontbetrieb |
| Festseite der Spur | Vorderseite |
| PCB-Dicke | 00,6 bis 4,0 mm |
| PCB-Komponentenhöhe | ± 35 mm |
| Zeit der PCB-Zuführung | Ungefähr 10 Sekunden oder Geben Sie an |
| Gewicht des Brettes | ≤ 3 kg |
| Stromversorgung | 220V,50/60Hz,± 10% |
| Macht | 00,05 kW |
| Luftdruck | 0.6Mpa |
| Luftverbrauch | < 20 L/min |
| Signal | SMEMA |
| Modell | HS-ST400 | HS-ST530 |
| Effiziente PCB-Länge | 50 bis 400 mm | 50 bis 530 mm |
| Breite der PCB für den Transport | 50 bis 400 mm | 50 bis 500 mm |
| PCB-Dicke | Min. 0,6 mm | Min 1,0 mm |
| Maschinenabmessung | 650*670*1200 mm | 800*880*1200 mm |
| Gewicht | 170 kg | 190 kg |
