| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE |
| Modellnummer: | RM-F318 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holz-Paket |
| Lieferzeit: | 1 Monat |
| Zahlungsbedingungen: | D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 20 Sätze pro Monat |
| Produkt-Name: | Einzelne Routermaschine der Plattform-PCBA | Plattform: | Einzeln |
|---|---|---|---|
| Verlegung der Ausrüstung: | Fräser | Arbeitsbühne: | 350*400 mm |
| Angetriebener Motor: | Servomotor | Spannung: | AC380V |
| Maschinenmaß: | 740*835*1240mm (L*W*H) | ||
| Markieren: | PCB CNC-Fräser,pcba Schneidemaschine |
||

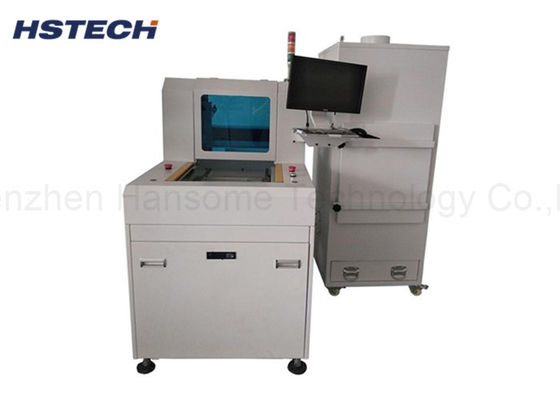

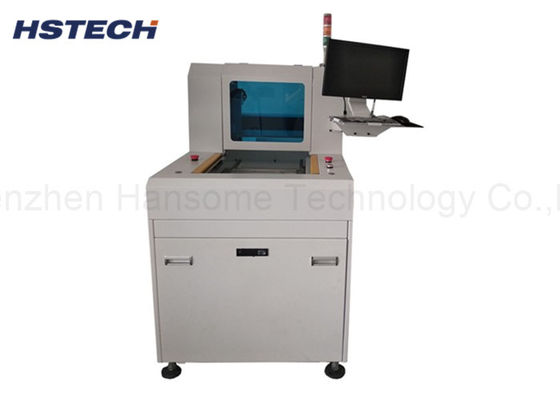

Einzelplattform Kleingröße Rattenbiss Automatische PCB-Abschließmaschine
Einführung der Maschine
Diese Single-Plattform-Autoamtic-PCB-Router-Maschine ist ein kostengünstiger PCB-Router, klein, spart viel Platz und eignet sich für kleine Fabriken.
Diese Maschine verfügt über alle Funktionen und ist auch mit einem Staubsammler ausgestattet.
Arbeitsprinzip
Verwenden Sie den PC zur Programmierung, und die High-Speed-Fräser arbeiten nach den Programmen.
Vorteile im Vergleich zum herkömmlichen PCB-Separator
1Die PCBs werden gut geschützt, um Blechbruch und Beschädigung des Bauteils durch manuelles Biegen zu vermeiden.
2, Ultra-niedrige Kraftbelastung, vermeidet die mechanisch erzeugte Belastung durch Einschlag oder Biegen.
3, geeignet für das Schneiden aller Arten von kurvenförmigen PCB-Platten.
Hauptmerkmale
1, maximal 40000 Rpm Hochgeschwindigkeits-Route-Spindel.
2, Chinesisch und Englisch Betriebssprache Auswahlsteuerung.
3, Windows-Betrieb, manueller Standort oder Dateiimport.
4, CCD-Erkennung.
5Einschließlich externer Staubsammler.
6, geeignet für die Trennung aller Arten von Kurven-PCB.
Verstärkung
| Modell | RM-F318 | ||
| Struktur | Einzelspindel, einzelne Plattform | ||
| Maschinengröße ((mm) | 740*835*1240mm | ||
| Bruttogewicht | 550 kg | ||
| Größe des Staubfängers ((mm) | 700*600*1200 mm | ||
| Methode der Staubsammlung | Unterste Sammlung | ||
| Größe der Arbeitsplattform | 350*400 mm | ||
| PCB-Positionierung | Einrichtungen, Funktionsfinger | ||
| Antriebssystem | X/Y/Z-Achse, angetrieben durch Servomotor,W-Achse, angetrieben durch Dreiphasen-Motorfrequenzumrichter | ||
| Routing Spindel | Maximal 40000 Rpm | ||
| Schneidgeschwindigkeit | 1 bis 100 mm/s | ||
| Schnittgenauigkeit | ± 0,05 mm | ||
| Wiederholungsgenauigkeit | ±0,02 mm | ||
| Bewegungsgeschwindigkeit der Achse | 800 mm/s | ||
| Z-Achsen-System | Schraubgetrieben, Doppelführung | ||
| Router-Kit | Fräsmaschine,φ0,8~φ3,0 Linksdrehung,Shank Wolframstahl | ||
| Steuerung der Werkzeuglebensdauer | Steuerung der Softwareprogramme | ||
| Staubsammler | 2.2Kw,380V | ||
| Luftdruck im Staubsammler | 4 bis 6 kg/cm3 | ||
| Programmieren | Online-Programmierung | ||
| Funktion zum Bearbeiten | Gerade Linie, Kurve, Kreis, Bogen | ||
| Sicherheitstür | Manuelle Tür | ||
| Fehlerwarnsignal | - Ja, das ist es. | ||
| Programmmethode | Selbstprogrammierung, Kamera mit Tastatur und Maus | ||
Spezifikation des Staubsammlers
| Größe | 700*600*1200 mm |
| Macht | 2.2 kW, 3 PS, AC380V |
| Geräusche | < 200 dB |
| Größe der Ein-/Ausluft | 6/8 Zoll |
| Stromkabel | Fünf mal zwei.5² |
| Filter | 16 Stück |
Maschinendetails
