| Herkunftsort: | China |
| Markenname: | GKG |
| Zertifizierung: | CE,TUV,ROHS |
| Modellnummer: | GT++ |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiation |
| Verpackung Informationen: | Holz-Paket |
| Lieferzeit: | 7-15days |
| Zahlungsbedingungen: | T / T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100 Sets pro Monat |
| Produkt-Name: | Automatische Schablonendruckmaschine | Anderer Name: | Automatische Lötpaste-Druckmaschine |
|---|---|---|---|
| PWB-Größe: | 50x50~510x510mm | Transport-Höhe: | 900±40mm |
| Luftdruck: | 4 bis 6 kgf/cm3 | PWB-Stärke: | 0.4-6mm |
| Maximales Brettgewicht: | 5Kg | Maschinengewicht: | 1000kg |
| Markieren: | Lötpaste-Aufwärmen-Maschine,Lötpaste-Kontrollrecht-Maschine |
||

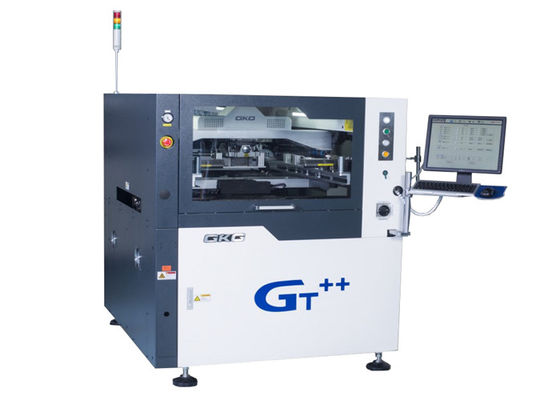

GKG SMT Schablonendruckmaschine mit Tropfreinigungsfunktion
Einleitung
Die G9+ Automatic Lötpaste Druckmaschine ist eine High-End-Maschine für SMT High-End-Anwendung, die Breite von GT++ BTB ist nur 2830mm,kann die Anforderungen des Druckprozesses von 03015 vollständig erfüllen,2025 Pitch, hohe Präzision und hohe Geschwindigkeit.
Spezifikation
| Modell | GT++ |
| Maximale PCB-Größe | 510x510 mm |
| Min. PCB-Größe | 50x50 mm |
| PCB-Dicke | 0.4-6 mm |
| Maximalgewicht der Platte | 5 kg |
| Transporthöhe | 900 ± 40 mm |
| Abstand an der Brettkante | 2.5 mm |
| Höhe des Brettes | 23 mm |
| Verkehrsrichtung | - Ich bin nicht hier. |
| Transportgeschwindigkeit | max 1500 mm/s, Programmsteuerung |
| Beförderungsart | Eine Stufe |
| PCB-Positionierung (Stützungsmethode) | Magnetische Nadel/Stützblock/Auto-Ober-unter-Tisch |
| PCB-Klemmsystem |
Patentiert über die Spannung der Oberseite
|
| Seitenverschließung | |
| Adsorptionsfunktion | |
| Druckschnappschuss |
0-20 mm
|
|
Druckmodus
|
ein/zweimal
|
|
Druckgeschwindigkeit
|
10-200 mm/s
|
|
Druckmodus
|
Ein/zweimal
|
|
Typ der Spülmaschine
|
Kautschuk/Stahl-Squeegee Blade ((Winkel 45°/55°/60°)
|
| Druckdruck | 0.5 bis 10 kg |
| Größe des Vorlagenrahmens | 470*370mm~737*737mm ((Durchmesser 20-40 mm) |
|
Reinigungssystem
|
Regenreinigungssysteme
|
| Trocken-Nass-Vakuum drei Modi | |
| Vor- und Rückreinigung | |
|
CCD FOV
|
10 x 8 mm
|
| Arten von Vertrauenszeichen | Standardform der Vertrauensmarke |
| - Das ist ein Pad. | |
| Hohl | |
| Kamerasystem | Optikstruktur nach oben/nach unten |
| CCD-Digitalkamera | |
| Geometrisches Muster übereinstimmt |
Leistung der Maschine
| Modell | GT++ |
| Wiederholung der Positionsgenauigkeit | ± 12,5um@6,CPK≥2.0 |
| Druckgenauigkeit | ±18um@6,CPK≥2.0 |
| Druckzykluszeit | < 7,5 Sekunden |
| Auf der Grundlage des Testsystems von Drittanbietern (CTQ) überprüfen Sie die tatsächliche Präzision der Druckposition der Lötmasse | |
Spezifikation der gesamten Maschine
|
Stromversorgung
|
AC:220±10%,50/60HZ, 3,0 kW
|
|
Luftdruck
|
4 bis 6 kgf/cm2
|
|
Luftverbrauch
|
etwa 5 L/min
|
|
Betriebstemperatur
|
-20°C bis +45°C |
|
Betriebsfeuchtigkeit
|
30% bis 60%
|
|
Maschinendimensionen(ohne Turmlicht) |
1240 ((L) x 1410 ((W) x 1500 (H) mm
|
|
Maschinengewicht
|
Ungefähr 1100 kg. |
Eigenschaften
1, CCD-Digitalsystem, komplett neues optisches Pfadsystem, einheitliches kreisförmiges Licht und hohe Helligkeit der Koaxiallichtquelle.so dass unterschiedliche Markierungspunkte leicht zu erkennen sind (einschließlich unebener Markierungspunkte), wie z. B. Zinnplattierung, Kupferplattierung, Silberplattierung, Heißluftsolderung, FPC und verschiedene Arten von unterschiedlichen PCB-Farben.
