| Herkunftsort: | China |
| Markenname: | GKG |
| Zertifizierung: | CE,TUV,ROHS |
| Modellnummer: | G9+ |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiation |
| Verpackung Informationen: | Holz-Paket |
| Lieferzeit: | 7-15days |
| Zahlungsbedingungen: | T / T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100 Sets pro Monat |
| Produkt-Name: | Spitzenlötpastedruckmaschine | Anderer Name: | automatische Siebdruckmaschine |
|---|---|---|---|
| PWB-Größe: | 50x50 ~ 450x340 mm | Transport-Höhe: | 900±40mm |
| Luftdruck: | 4 bis 6 kgf/cm3 | PWB-Stärke: | 0.4-6mm |
| Maximales Brettgewicht: | 5Kg | Maschinengewicht: | 1000kg |
| Markieren: | Lötpaste-Aufwärmen-Maschine,Lötpaste-Kontrollrecht-Maschine |
||

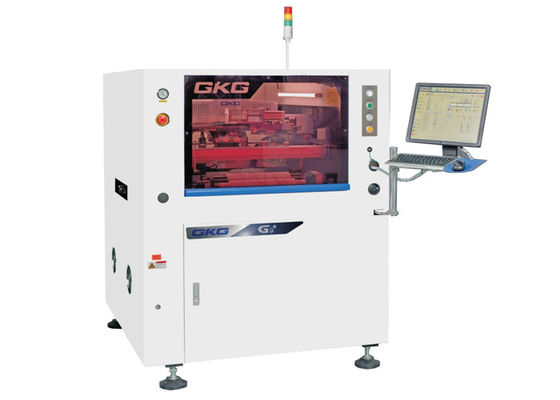

Industrielle 4,0 Lötpaste-Druckmaschine MES-System-03015 verfügbare G9+
Einleitung
Die Lötpaste-Druckmaschine G9+ automatische ist- eine Spitzenmaschine für SMT-Spitzenanwendung, die den Druckverfahrenanforderungen von 03015,0.25pitch, von hoher Präzision und von hoher Geschwindigkeit gerecht werden kann.
Spezifikation
| Modell | G9+ |
| Maximale PWB-Größe | 450x340mm |
| Minimale PWB-Größe | 50x50mm |
| PWB-Stärke | 0.4-6mm |
| Maximales Brettgewicht | 5kg |
| Transporthöhe | 900±40mm |
| Brettrandabstand | 2.5mm |
| Bretthöhe | 15mm |
| Transportrichtung | LR, R-L |
| Straßengang | maximales 1500mm/s, Programmsteuerung |
| Transportmethode | Ein Stadium |
| Breitenanpassung | automatisch |
| Input-/Outputschnittstelle | SMEMA |
| PWB-Positionierung (Stützmethode) | Magnetischer Stift/Auflageblock/manuelle up-down Tabelle |
| PWB-Spannsystem |
Patentiert über dem Spitzenfestklemmen
|
| Seitenfestklemmen | |
| Aufnahmefunktion | |
| Druckverschluß-weg |
0-20mm
|
|
DRUCK-Betriebsart
|
ein/zweimal
|
|
Druck-Geschwindigkeit
|
10-200mm/sec
|
|
DRUCK-Betriebsart
|
Ein /Twice
|
|
Gummiwalzen-Art
|
Gummi-/steel-Gummiwalzen-Blatt (Winkel 45°/55°/60°)
|
| Druckdruck | 0.5-10kg |
| Schablone fram Größe | 470*370mm~737*737mm (20-40thickness) |
|
Reinigungs-System
|
Sinkt von der Regenart Reinigungssystem
|
| Verstärkte Vakuumabsorption | |
| Trockene, nasse Modi des Vakuum drei | |
| Hin- und herreinigung | |
|
CCD FOV
|
10x8mm
|
| Arten des Fiducial Kennzeichens | Standardform des Fiducial Kennzeichens |
| Auflage | |
| Loch | |
| Kamerasystem | Schauen Sie Auf-/Ab-Optikstruktur |
| CCD-Digitalkamera | |
| Geometriemustermatch |
Maschinen-Leistung
| Modell | G9+ |
| Wiederholen Sie Positionsgenauigkeit | ± 12.5um@6, CPK≥2.0 |
| Druckgenauigkeit | ± 18um@6, CPK≥2.0 |
| Druckgangzeit | sek <7.5 |
| Basiert auf dem Drittparteitestsystem (CTQ) überprüfen Sie die tatsächliche LötpasteSchreibstellen-Wiederholungspräzision | |
Ganze Maschinen-Spezifikation
|
Stromversorgung
|
Wechselstrom: 220±10%, 50/60HZ, 3.0KW
|
|
Luftdruck
|
4~6 kgf-/cm²
|
|
Luftverbrauch
|
um 5L/min
|
|
Betriebstemperatur
|
-20℃~+45℃ |
|
Betriebsfeuchtigkeit
|
30%~60%
|
|
Maschinen-Maße (ohne Turmlicht) |
1172 (L) x 1385 (W) x 1530 (H) Millimeter
|
|
Maschinen-Gewicht
|
Ca.: um 1000Kg |
Eigenschaften
1, CCD-Digitalsystem, neues Strahlengangtotalsystem, einheitliches Kreislicht und hohe Helligkeit der koaxiallichtquelle. Mit Lichtquellesystem kann Helligkeit auf eine Endlosschleife justieren und unterschiedlichen Handelszentrumpunkt gewähren, kann leicht sein erkennen (einschließlich ungleicher Kennzeichenpunkt) wie Verzinnen, Verkupferung, Versilberung, lötende Heißluft, FPC und verschiedene Arten unterschiedlicher PWB-Farbe.
