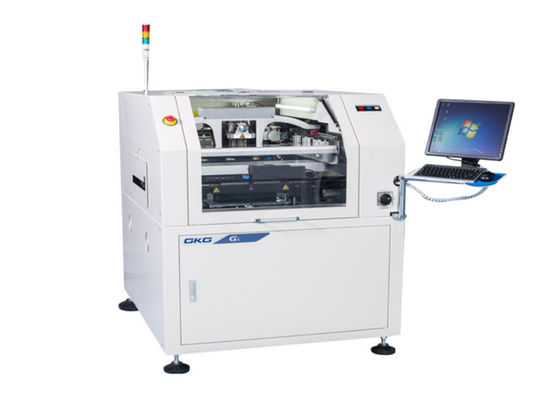

GKG SMT Genauigkeit des Schablonen-Drucker-Maschinen-Windows-Operations-Turm-Licht-0.01mm

Produktdetails:

Herkunftsort:	China
Markenname:	GKG
Zertifizierung:	CE,TUV,ROHS
Modellnummer:	G5

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	Negotiation
Verpackung Informationen:	Holz-Paket
Lieferzeit:	7-15days
Zahlungsbedingungen:	T / T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100 Sets pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produkt-Name:	Automatischer Schablonendrucker	Anderer Name:	Lötpaste-Druckmaschine
PWB-Größe:	50x50~400x340mm	Transport-Höhe:	900±40mm
Breitenanpassung:	Automatisch	I-/Ovschnittstelle:	SMEMA
Markieren:	Lötpaste-Aufwärmen-Maschine , Lötpaste-Kontrollrecht-Maschine

Lötpaste-Schablonendruck-Maschine des Windows-Operations-Turm-Licht-GKG SMT

Spezifikation

Modell	G5
Schablonengröße	370x370mm (minimale Größe)
	737x737mm (maximale Größe)
	20-40mm (Stärke)
Maximale PWB-Größe	400x340mm
Minimale PWB-Größe	50x50mm
PWB-Stärke	0.4-6mm
PWB-Verholen	maximale 1% PWB-Diagonale
Transporthöhe	900±40mm
Transportrichtung	LR, R-L
Straßengang	maximales 1500mm/s, kann Anpassung sein
Transportmethode	Ein Stadium
Breitenanpassung	automatisch
Input-/Outputschnittstelle	SMEMA
PWB-Positionierung (Stützmethode)	Magnetischer Stift/Tabelle der Unterstützungs block/up-down
PWB-Spannsystem	Patentiert über dem Spitzenfestklemmen/dem Seitenfestklemmen
Schreibkopf	Zwei unabhängige motorisierte Schreibköpfe
Rakeldruck	0.5~10Kg (Programm-Steuerung)
Druck-Geschwindigkeit	6-200mm/sec
DRUCK-Betriebsart	Ein /Twice
Gummiwalzen-Art	Gummi-/steel-Gummiwalzen-Blatt (Winkel 45°/55°/60°)
Reinigungssystem	Ireinforced-Vakuumabsorption, trocken, naß, Modi des Vakuum drei
CCD FOV	8x6mm
Maschine justieren Strecke	X: ± 3mm, Y: ± 7 Millimeter, θ: ± 2°
Vision	Schauen Sie Auf-/Ab-Muster-Match der Optik Structure/CCD/Geometry

Ganze Maschinen-Spezifikation

Wiederholen Sie Positions-Genauigkeit	±0.01mm
Druck von Genauigkeit	±0.025mm
Zyklus-Zeit	Sek <8
Produkt-Wechsel	alt:<3 mins="">
Luftzufuhr	4~6 kgf/cm
Stromversorgung	Wechselstrom: 220±10%, 50/60HZ, 2.5KW
Steuermethode	PC
Operationssystem	Windows XP/Win7
Maschinen-Maße	1140 (L) x 1364 (W) x 1404 (H) Millimeter
Maschinen-Gewicht	Ca.: um 1000Kg

Eigenschaften

1, spezielle Anpassung GKG, die Plattform hebt. Stabil und einfach zu justieren, kann sie quicklyadjust der Stift, der Höhe von PWB mit unterschiedlicher Stärke hebt.

2, Reinigungssystem: GKG-Reinigungssystem ausgerüstet mit drei Reinigungsmethoden: Trockenreinigung, nass Reinigung, Vakuum. welches kombiniert werden kann

zu verwenden. Er kann durch Handbuch auch gesäubert werden, wenn Kunde nicht braucht, automatische Reinigung zu verwenden, um die Reinigungszeit zu verringern und Produktions-Leistungsfähigkeit zu verbessern. Das eben abwischende System stellt vollen Kontakt mit der Schablone, erhöhter Vakuumsog kann die restliche Paste effektiv beseitigen sicher

in der Masche die effektives automatisches Reinigungs-function.CCD-Teil erzielen kann und lehnendes System c getrennt wird, wenn arbeitendes CCD, CCD-Teil

unabhängig Bewegung, die Servobewegungslast zu verringern und die Maschinengeschwindigkeit und -genauigkeit zu verbessern.

3, Bild und optisches System. Unter Verwendung des einheitlichen Ringlichtes und des Koaxiallichtes der hohen Helligkeit mit Versprechenhelligkeits-Anpassungsfunktion, dann können alle Arten Kennzeichenpunkte gut erkannt werden (einschließlich schroffe Kennzeichenpunkte), anwendbar für das Verzinnen, das Verkupfern, Vergolden, sprühende Zinn, FPC und andere Arten PWB das mit verschiedenen Farben. Mit dem mathematischen Modell GKG-Patents fähig, hohe Genauigkeit sicherzustellen.

4, maschen-Rahmenspannsystem der hohen Anpassungsfähigkeit Stahl. Fähig, alle Arten Größenschirmrahmen zu drucken, und modulares schnell zu ändern

Fertigungsstraße.

5, unter Verwendung der Schnittstelle der Operation Windows XP/win7, mit guter Mensch-Maschinendialogfunktion und einfach für den Betreiber schnell vertraut mit der Operation, besonders wenn Navigationseffekt der Programmierungsdatei getan wird. einfach, Chinesen/englische Schnittstelle, mit Operationsklotz, Störungsaufzeichnung/Störungseigendiagnose-/-Fehleranalyseaufforderung zu schalten/helle Warnung und andere Funktionen.

6, 2D Pastendruckqualitätsprüfung und -analyse, fähig, Verschiebung, unzulängliche Paste, Vermisste und Brücke und andere Defekte zu kontrollieren, um die Druck- Qualität sicherzustellen.
